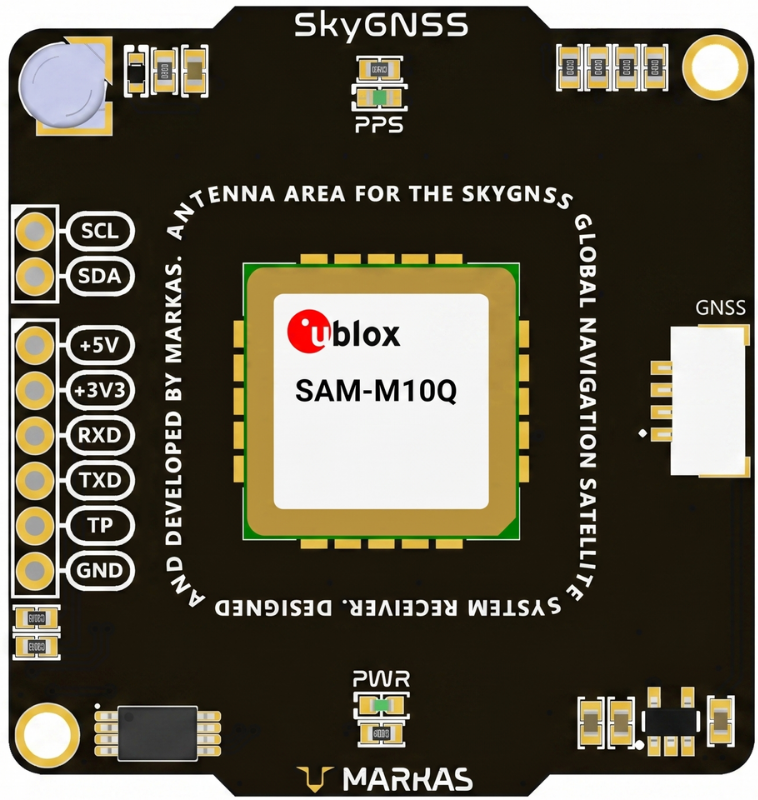

| 1 | u-blox SAMM10Q GNSS Alıcısı | SkyGNSS modülünün ana konumlandırma birimidir. GPS, GLONASS, Galileo ve BeiDou uydu takımyıldızlarını destekleyen çoklu GNSS alıcısı sayesinde yüksek doğrulukta konum verisi üretir. Uçuş sırasında roketin konum, hız ve navigasyon verilerini sağlayarak telemetri sistemine aktarılmasına olanak tanır |
| 2 | PPS (Pulse Per Second) Zaman Darbesi Çıkışı | GNSS modülü tarafından üretilen yüksek hassasiyetli zaman senkronizasyon sinyalidir. 1 Hz frekansında üretilen bu sinyal sistem saatinin kalibrasyonu ve zaman tabanlı ölçümlerin senkronizasyonu için kullanılabilir. |
| 3 | Güç Göstergesi (PWR LED) | GNSS modülünün enerji aldığını gösteren durum LED’idir. Modül besleme gerilimi aktif olduğunda LED yanarak sistemin çalışır durumda olduğunu görsel olarak belirtir. |
| 4 | GNSS Bağlantı Konnektörü | SkyGNSS modülünün SkyLogic uçuş kontrol bilgisayarı ile doğrudan bağlantı kurmasını sağlayan konnektördür. Bu port ile modüle güç beslemesi ve veri aktarımı sağlar. |
| 5 | Genişleme Pinleri (UART / I2C Arayüzü) | Modülün farklı uçuş kontrol sistemleri ile entegrasyonunu sağlamak amacıyla sunulan genişleme pinleridir. UART ve I2C tabanlı haberleşme arayüzlerini destekler. Ayrıca güç, toprak ve TimePulse sinyalleri bu pinler üzerinden erişilebilir durumdadır. |
