SkyLogic V2.1’nin donanım yapısı, uçuş kontrol mikrodenetleyicisi, atalet ölçüm birimi (IMU), barometrik sensör, haberleşme sistemi, veri kayıt belleği ve bağımsız piroteknik sürücü devrelerinden oluşan eklenebilir modüler bir mimariye sahiptir. Sensör, güç yönetimi ve tetikleme katmanları fonksiyonel olarak ayrıştırılmış olup sistem, uçuş güvenliği, ölçüm doğruluğu ve kararlı görev icrası esas alınarak tasarlanmıştır. Bu bölümde kart yerleşimi, bağlantı arayüzleri ve güç yapısı detaylandırılmaktadır.

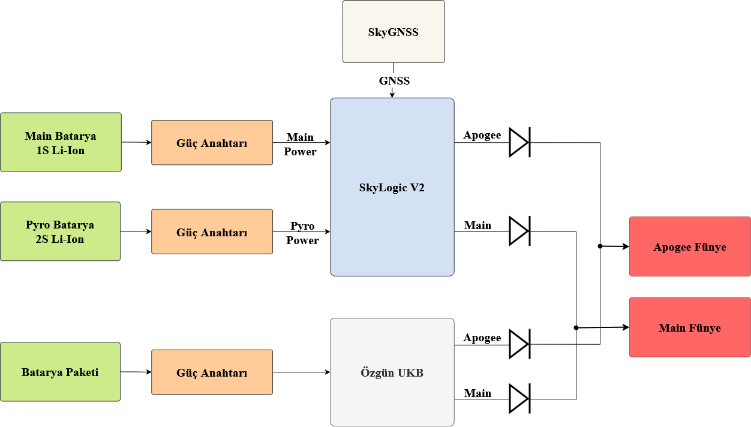

Ateşleme devrelerinde birden fazla uçuş kontrol bilgisayarının aynı fünyeye paralel bağlandığı durumlarda, kontrol sistemleri arasında geri akım oluşmasını engellemek amacıyla diyotlar kullanılmaktadır. Bu diyotlar, akımın yalnızca ilgili kontrol sisteminden fünyeye doğru akmasına izin verirken ters yöndeki akımı engelleyerek sistemler arasında elektriksel izolasyon sağlar. Böylece bir sistemin tetikleme hattındaki gerilim diğer sistemi etkilemez ve güvenli bir paralel ateşleme mimarisi oluşturulur.

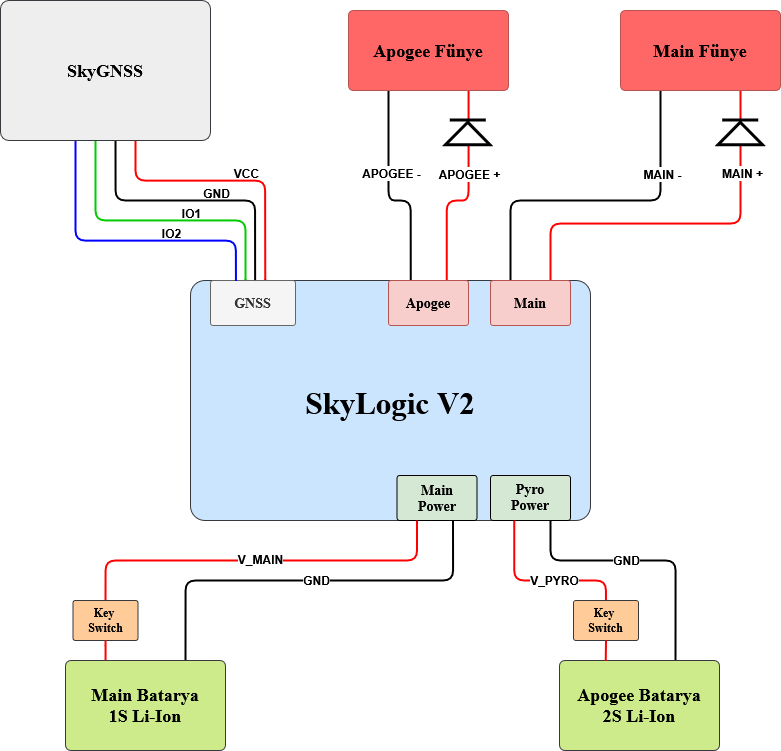

Her iki güç hattı, sistemin kontrollü bir şekilde devreye alınabilmesi için bağımsız anahtarlar (key switch) üzerinden yönetilir. Bu sayede uçuş öncesinde güvenli bir şekilde güç işlemleri gerçekleştirilebilir.
Apogee ve main fünyelere giden hatlarda kullanılan seri diyotlar, akımın yalnızca kontrol kartından fünyeye doğru akmasına izin vererek ters yöndeki akımı engeller. Bu yapı, farklı kontrol hatlarının birbirini etkilemesini önler ve paralel ateşleme durumlarında sistemin güvenli ve öngörülebilir şekilde çalışmasını sağlar.
Not: Bu dokümanda yer alan görseller, tasarım raporlarına doğrudan kopyalanmak amacıyla kullanılmamalıdır. Yarışma komitesine iletilecek raporlarda, takıma özel ve gerçek tasarımı temsil eden şemalar hazırlanarak sunulmalıdır.
