SkyLogic V2, model roket aviyonik sistemlerinde kompakt ve güvenli entegrasyon sağlamak amacıyla optimize edilmiş boyutlara sahiptir. Kart, iki adet montaj deliği üzerinden M3 bağlantı elemanları kullanılarak gövde içerisine sabitlenebilir.

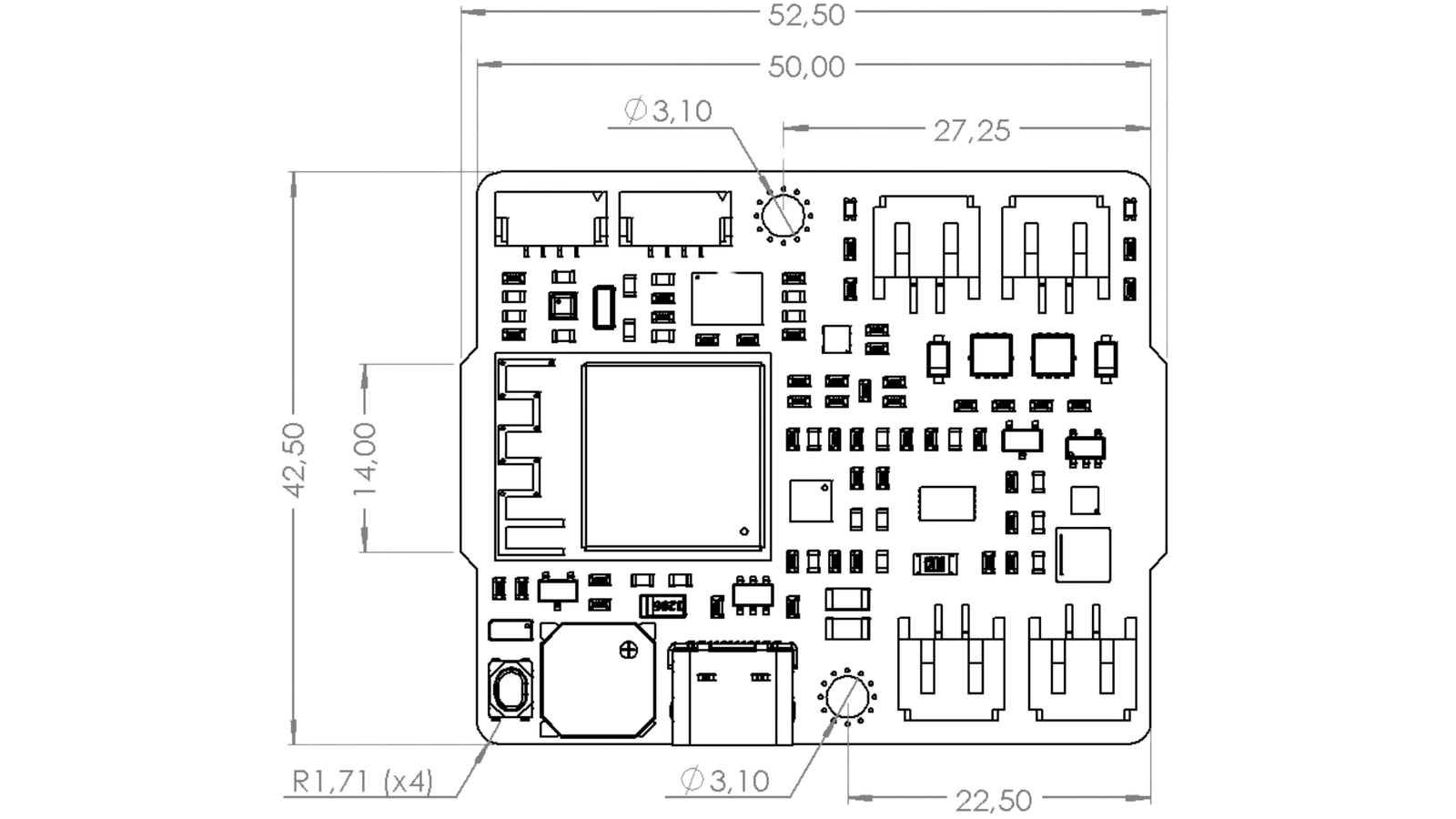

Fiziksel Özellikler
| Parametre | Değer |
|---|---|
| Genişlik | 52.50 mm |
| Yükselik | 42.50 mm |
| Maksimum Kart Yüksekliği (Bileşen Dahil) | 12 mm |
| Toplam Ağırlık | 24 g |
| Montaj Deliği Sayısı | 2 |
| Montaj Vida Tipi | M3 |
Maksimum kart yüksekliği, en yüksek bileşen dahil ölçülmüştür.
Tüm ölçüler milimetre (mm) cinsindedir.

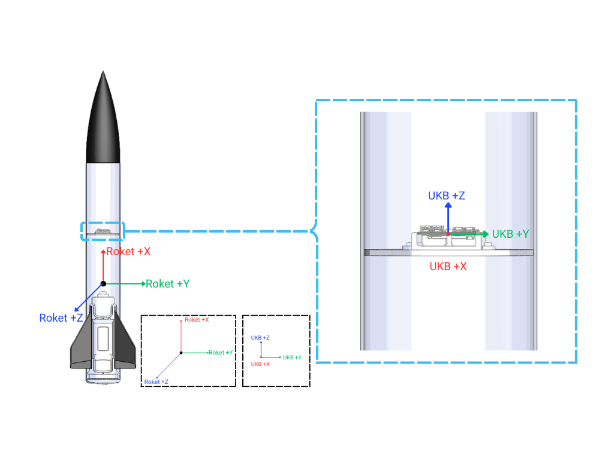

Roket Yerleşimi

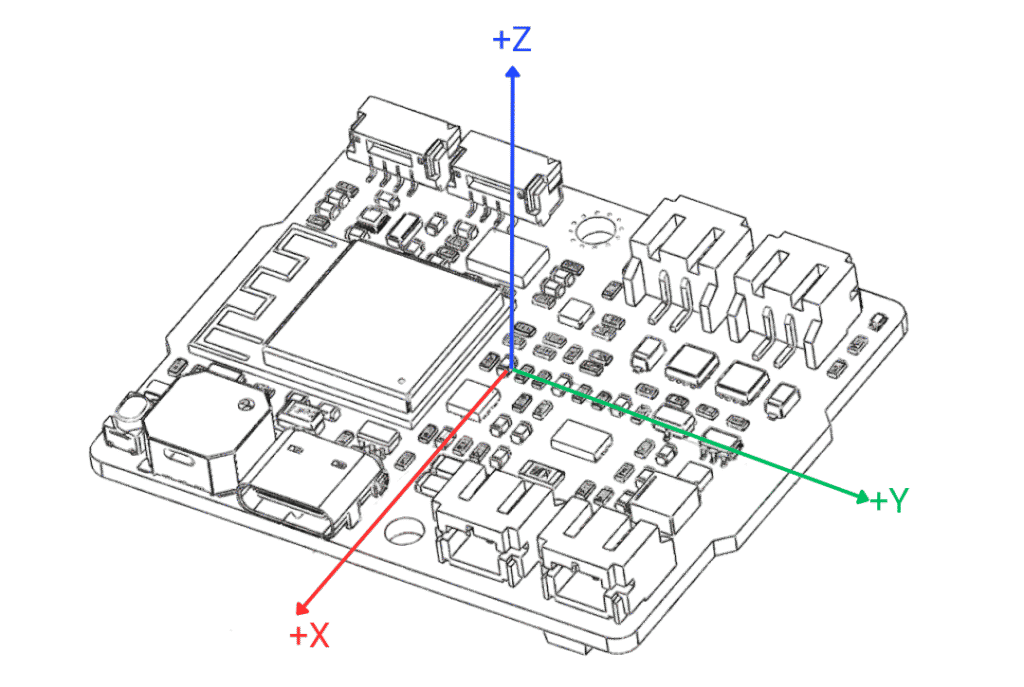

SkyLogic roket gövde açısını yer düzlemine göre ölçüm yaptığı için kartın görseldeki gibi montajlanması en doğru kullanım yöntemidir. Bunun dışındaki kullanım senaryoları kartın hatalı çıkış sinyalleri üretmesine sebep olabilir
Kartın montaj yeri önemsiz olup roket gövdesine göre oryantasyonu yukarıdaki görsellerde olduğu gibi yapılmalıdır.

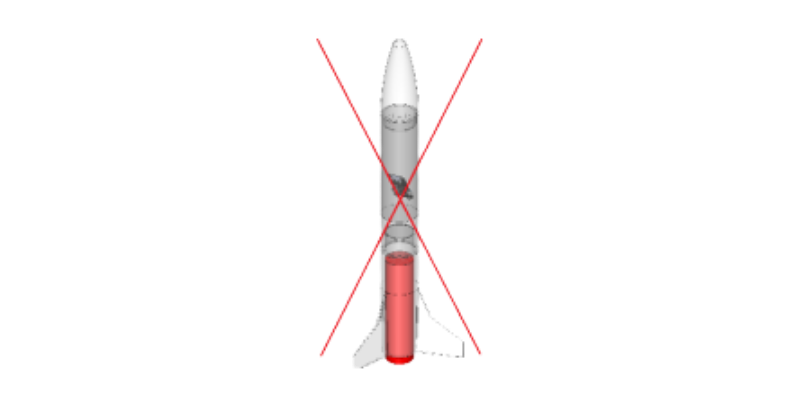

Kartın Hatalı Montaj Örneği
SkyLogic uçuş kontrol bilgisayarının bu şekilde montajlanması jiroskop ve imu eksen verilerinin yer değiştirmesi sonucunda hatalı çıkış sinyalleri üretebilir.
Yukarıda kullanılan tüm görseller kartın nasıl yerleştirileceği hakkında bilgi vermek için hazırlanmıştır. Tamamı örnek gösterilmiştir.
