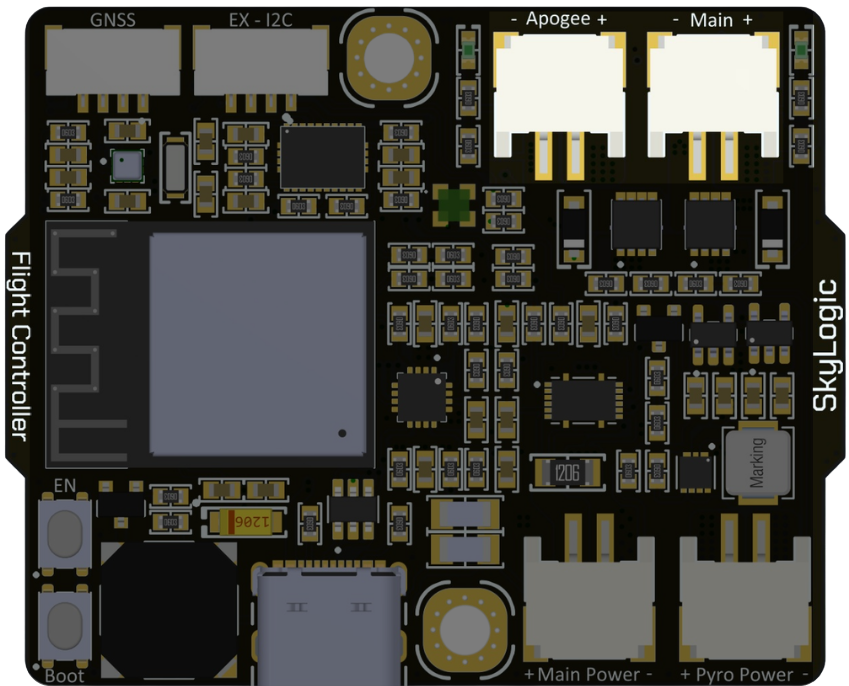

Pyro çıkış konnektörleri, kurtarma sistemlerinin ateşlenmesi için kullanılan bağımsız piroteknik çıkış arayüzleridir. SkyLogic V2 üzerinde Apogee ve Main olmak üzere iki ayrı pyro çıkışı bulunmakta olup, bu çıkışlar görev algoritması tarafından ilgili uçuş evrelerine göre bağımsız olarak kontrol edilmektedir.
Apogee Konnektörü
Apogee konnektörü, roketin tepe noktasında devreye alınması planlanan kurtarma elemanlarının ateşlenmesi için kullanılan piroteknik çıkış arayüzüdür
Pin Tanımı
| Pin | Sinyal | Arayüz | Açıklama |
|---|---|---|---|
| 1 | APOGEE + | Pyro Output | Apogee ateşleme çıkışı |
| 2 | APOGEE – | Pyro Return | Apogee ateşleme dönüş hattı |
Not: Apogee çıkışı yalnızca pyro besleme hattı ve ilgili görev koşulları sağlandığında aktif hale gelir. Ateşleme akımı, süre sınırları ve elektriksel çalışma koşulları için Elektriksel Özellikler bölümüne bakınız.
Main Konnektörü
Main konnektörü, iniş fazında belirlenen irtifa koşulları sağlandığında ana kurtarma sisteminin ateşlenmesi için kullanılan piroteknik çıkış arayüzüdür.
Pin Tanımı
| Pin | Sinyal | Arayüz | Açıklama |
|---|---|---|---|
| 1 | MAIN + | Pyro Output | Main ateşleme çıkışı |
| 2 | MAIN – | Pyro Return | Main ateşleme dönüş hattı |
Not: Bu çıkış yalnızca pyro besleme hattı aktif olduğunda ve main tetikleme koşulları sağlandığında devreye alınır.
