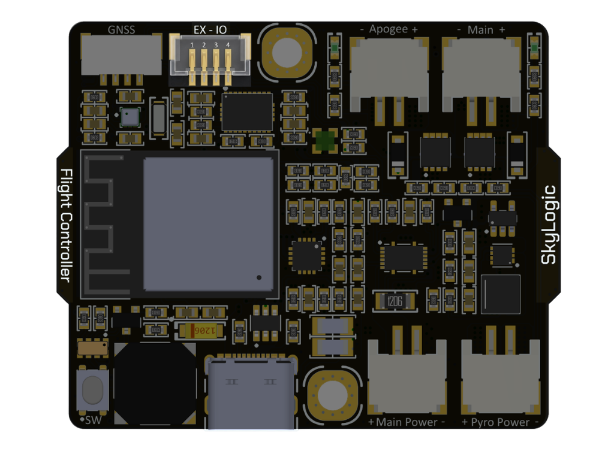

EX-IO konnektörü, SkyLogic V2 sistemine harici sensörler, genişletme modülleri ve yardımcı donanımların bağlanabilmesi için tasarlanmış genel amaçlı bir haberleşme arayüzüdür. Bu port, sistemin modülerliğini artırmak ve gelecekte geliştirilecek ek donanımlar ile entegrasyonu kolaylaştırmak amacıyla sağlanmıştır.
EX-IO arayüzü üzerinden farklı sensör modülleri, yardımcı ölçüm kartları veya sistem genişletme modülleri SkyLogic V2 ile haberleşebilir.
Pin Tanımı
| Pin | Sinyal | Arayüz | Açıklama |
|---|---|---|---|
| 1 | EX-IO2 | 3.3 V Lojik Seviye | Programlanabilir haberleşme hattı |
| 2 | EX-IO1 | 3.3 V Lojik Seviye | Programlanabilir haberleşme hattı |
| 3 | GND | Toprak | Güç ve sinyal referansı |
| 4 | 5V | Güç Çıkışı | Harici sistem besleme hattı |
Not: EX-IO pinlerinin işlevi sistem yazılımı tarafından yapılandırılabilir ve farklı haberleşme protokolleri veya genel amaçlı giriş/çıkış (GPIO) olarak kullanılabilir
